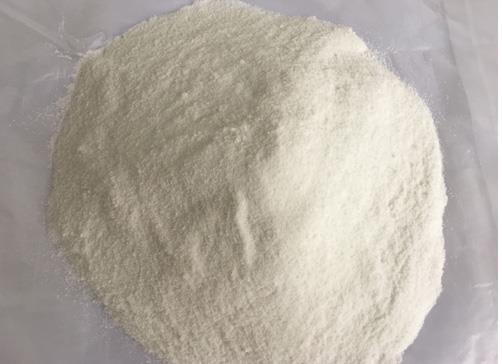

產(chǎn)品描述
產(chǎn)品特點(diǎn)：
1、保溫覆蓋劑為低導(dǎo)熱材料構(gòu)成，如：膨脹珍珠巖、膨脹石墨等。
2、發(fā)熱覆蓋劑除低導(dǎo)熱材料外，加入一定比例的發(fā)熱材料，在金屬液的熱作用下，該產(chǎn)品覆蓋于冒口上立即燃燒發(fā)熱，氧化劑提供氧使還原劑氧化發(fā)熱，使冒口內(nèi)金屬液的凝固時間延長3-4倍，保溫30分鐘左右，且不影響原有金屬液的品質(zhì)。
3、在不同保溫覆蓋劑的情況下，口收縮成“碟形平底或半球形底，既冒口縮口形狀呈近似U形。
4、明顯延長冒口頂部結(jié)殼時間，使冒口中鋼水長時間處在大氣壓力作用之下，大大提高了冒口的補(bǔ)縮效率，有利于鑄件中的氣體和夾雜物上浮，達(dá)到了凈化鋼水的目的，而獲得健全的鋼件，降低了廢品率。
|
項(xiàng)目 |
C（%） |
SiO2（%） |
CaO（%） |
AL2O3（%） |
Fe2O3（%） |
H2O（%） |
|
指標(biāo) |
20-25 |
10-25 |
10-25 |
15-25 |
3-5 |
≤1 |
|
項(xiàng)目 |
MgO3 |
粒度（mm） |
熔點(diǎn)（℃） |
熔速（S） |
倍數(shù) |
備注 |
|
指標(biāo) |
7-10 |
0-1 |
1150-1240 |
45-80 |
2-3 |
|
用量：高經(jīng)比H/D=0.7—1.0為宜
|
冒口直徑（mm） |
150 |
200 |
250 |
300 |
350 |
30 |
50 |
80 |
|
用量（kg） |
0.3 |
0.8 |
1.2 |
1.70 |
2.2 |
0.05 |
0.1 |
0.15 |
※注：
1、口直徑為冒口頂面直徑。
2、用過程中以不見紅為宜。
