型號： HZ-BZ

性狀：

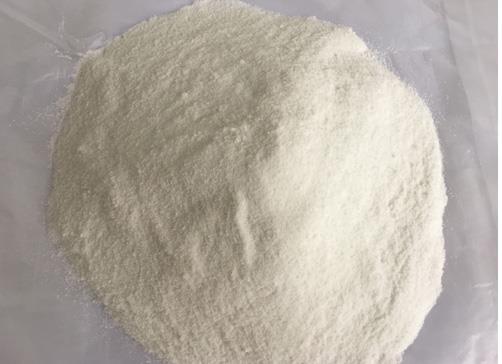

    白色粉狀，粒度<20目，含水在0.5%以下。

使用范圍：

    用于熔煉含硅量在6-13%的硅鋁合金時，砂型鑄造或硬模的厚壁鑄造的生產(chǎn)變質(zhì)處理。

用法用量：

    1、將爐料重的2-3%熔劑均勻撒于液面，保持10-20min。

    2、打碎硬殼，攪入液內(nèi)10-15cm處，3-5min后扒渣澆試棒。

    3、做斷口檢查，待變質(zhì)斷口呈正常態(tài)即可澆注，一般處理溫度在725-740℃之間。

主要優(yōu)點：

    1、變質(zhì)處理后鑄造晶粒明顯細化。

    2、有效改善合金的機械性能，尤其提高塑性。

包裝及儲存:

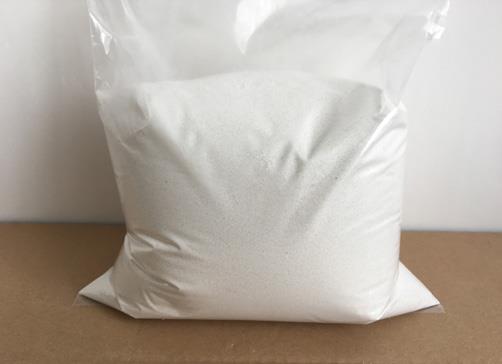

    紙箱或編織袋內(nèi)襯密封塑料薄膜包裝，每件凈重25±0.5kg（內(nèi)有小分裝袋）。應(yīng)放置在干燥庫房內(nèi)，嚴(yán)防受潮。本品未受潮可長期保質(zhì)，若受潮結(jié)團時砸成粉末并于＜300℃烘干可正常使用。
