型號：HZ-WN

 性狀：

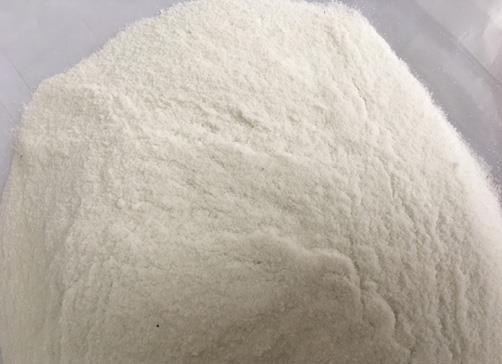

    白色粉狀，粒度<20目，含水在0.5%以下。

使用范圍：

    用于熔煉鋁及鋁合金作覆蓋,精煉或變質(zhì)。也可用于含鋁的銅合金精煉除氣,用于處理鋁合金廢料時適當增加用量,效果為佳.

用法用量：

    1.覆蓋用-散于鋁液面,熔劑即熔化浮于鋁液面上,將鋁液面覆蓋,使其與爐氣隔開,鋁熔劑在熔體保護下,以防吸入及氧化燒損,加入量為合金的0.2-0.5%。

    2.精煉用-撒于液面后,即攪入鋁液內(nèi),使它和液態(tài)金屬充分接觸,將氧化夾雜吸附深解于熔劑中,用時有除氣效應,成渣扒除.加入量為1%左右,也可用于含鋁的銅合金。

    3.變質(zhì)用-熔劑含硅量(Si)10-13%的鋁硅合金,進行變質(zhì)處理(即細化處理)時,將0.2-0.5%熔均勻撒于液面,保持10-20分鐘后,攪入液內(nèi)3-5分鐘,扒入液面熔渣,澆鑄試棒做斷口檢驗,斷口呈銀白色絲絨狀,晶粒很細,看不到硅亮點即可燒鑄,一般使用溫度710-750度。

主要優(yōu)點：

    具有覆蓋,精煉,變質(zhì)多種功能,鑄造Al-Si合金也可細化組織,清除氧化物夾雜和除氣,改善鑄件質(zhì)量并能減少合金熔煉損耗,使用方便,價格便宜。

包裝儲存：

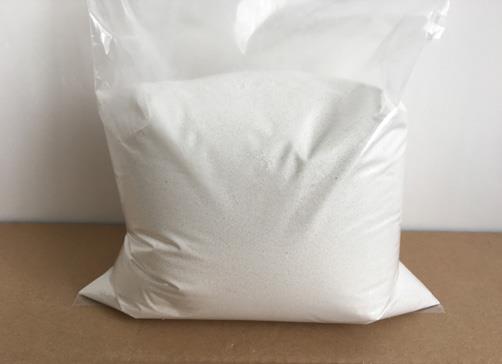

瓦楞紙箱/編織袋包裝：每內(nèi)袋2.5～10kg,每箱/袋20～50公斤。妥善保管，注意防潮。
